CNC Misch- und Dosieranlagen

Unsere CNC-Misch- und Dosieranlagen sind standardmäßig mit Zahnraddosierpumpen oder Exzenterschneckenpumpen ausgestattet. Dies erlaubt eine kontinuierliche pulsationsfreie Förderung des Mediums. Die Pumpen werden mittels Drehstrom- oder Servomotoren angetrieben. Die Auslegung der Misch- und Dosieranlage richtet sich grundsätzlich nach Ihrem Bedarf, Wünschen, Ihren Produkten und Produktionsgegebenheiten. Eine Erweiterung (Roboter, zusätzliche Dosierpumpen, Behälter usw.) ist auch zu einem späteren Zeitpunkt realisierbar.

Die Steuerungsentwicklung für CNC-Systeme findet direkt bei uns im Haus durch ein Expertenteam statt. Schaltschrankgestaltung, SPS-Programmierung und Visualisierung kommen aus einer Hand. So sparen Sie Zeit und Geld und erhalten die Anlage aus einem Guss.

Sie haben Fragen oder wünschen ein individuelles Angebot? Unsere Experten beraten Sie gerne!

Zum Kontakt

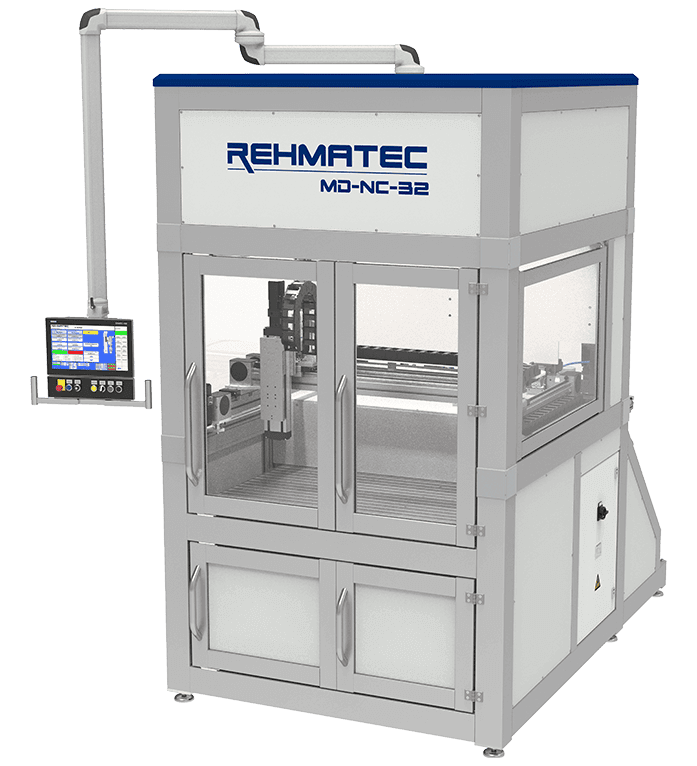

MD-NC-32

Unsere CNC-Dosieranlagen

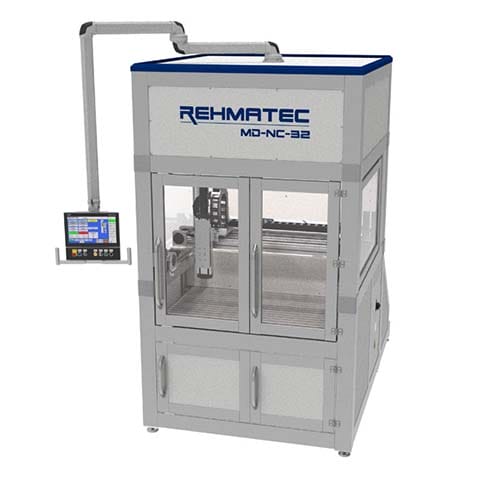

MD-NC-32
MD-NC-32

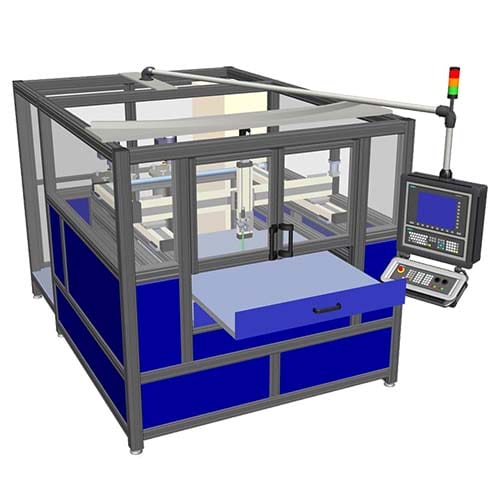

MD-NC-60
MD-NC-60

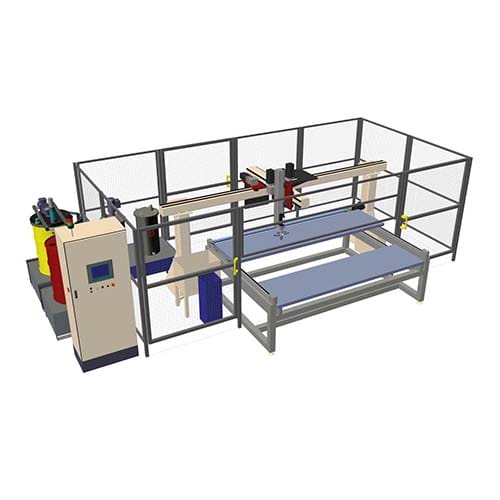

MD-NC-120
MD-NC-120

Materialversorgung / Materialaufbereitung

  • Versorgung des Mediums direkt aus einem Originalgebinde z.B. IBC-Container, Fass, Hobbock
  • Versorgung aus einem Edelstahldruckbehälter mit folgenden Optionen:
    • Behältergröße 1 - 500 Liter
    • Handrührwerk, Druckluftrührwerk oder Elektrorührwerk
    • Füllstandsensor
    • Doppelwandig für Beheizung mit Öl oder Wasser
    • Manuelle oder automatische Luftbeladung
    • Automatische Befüllung
  • Als Vorförderpumpen setzten wir Doppelmembranpumpen, Druckfolgeplatten (für hochviskose Medien), Fasspumpen sowie Exzenterschneckenpumpen ein

Dosierpumpen

  • Präzisionszahnradpumpen 0,05ccm/U bis 100ccm/U
  • Edelstahl, vakuumgehärtet
  • beheizbar
  • Volumensensor
  • für gefüllte Medien

CNC-Steuerung

  • Steuerung von Siemens Simotion D
  • Antriebsmotoren für Achsen: Siemens Servomotoren inkl.
  • Absolutwertgeber (keine Referenzfahrt nötig)
  • Bahnsteuerbetrieb mit Programmierbarem Überschleifabstand
  • CNC-Programmiersprachen: DIN 66025
  • Nullpunktverschiebung
  • Düsenmesseinheit X, Y und Z
  • Programmverwaltung
  • Datenablage: Memory-Stick, CF-Card

Mischeinheiten

  • statische Mischeinheit / bis zu 4 Komponenten mit Rezirkulation
  • statisch-dynamische Mischeinheit / bis zu 4 Komponenten mit Rezirkulation
  • mit Pneumatik- oder Elektromotorantrieb
  • dynamische Mischeinheit / bis zu 4 Komponenten mit Rezirkulation
  • mit Pneumatik- oder Elektromotorantrieb
  • Mischeinheit fest montiert an der Maschine oder handgeführt mit Griffstück
  • Mehrkopfsystem (Mehrarbeitsplatzsystem)

Dosiersteuerung / SPS

  • Steuerung von Siemens S7-1200 oder S7-1500
  • Bediendisplay von 3,8“ bis 19“
  • bis zu 1000 Dosierprogramme
  • Zeitdosierung, Volumendosierung, Dauerdosierung
  • zusätzliche Ein-Ausgänge zum Steuern von externen Peripherien

Zusätzliche Peripherie zu den Misch- und Dosieranlagen:

  • Handlingsysteme, CNC-Portal, Roboter
  • Transferstraßen
  • Wärmetunnel, Durchlauföfen
  • Plasmavorbehandlung

Spülsystem

  • Hochdruckpumpe für das Spülen mit Wasser oder Reinigungsmitteln
  • Spülmitteldruckbehälter 6bar
  • Vorratsbehälter 10 Liter
